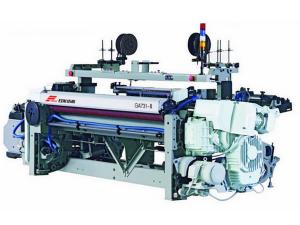

Máquina de tejer a pinzas GA731-II (Telar de pinzas)

La máquina de tejer a pinzas GA731-II se usa principalmente para tejer varias fibras naturales (como algodón, lana, seda, y lino), fibras hechas a mano, y fibras sintéticas, y puede convertirlos en telas de ancho simple, ancho doble, y ancho múltiple. Es adecuado especialmente para la fabricación de tejidos teñidos de ancho amplio.

Características de la máquina de tejer a pinzas (telar de pinzas)
1. El diseño compacto hace que la operación sea simple y que el reemplazo de tejidos sea fácil. La máquina de tejer es altamente automática, adecuada para un amplio rango de aplicaciones de tejido.
2. El sistema de control de microcomputadora presenta una pantalla de cristal líquido. Se utiliza para realizar varias funciones automáticas. Por ejemplo, en el proceso de quiebre de urdimbre y trama, el telar puede ser detenido automáticamente. Otros beneficios de este sistema de control son localizador de pasada, detección de falla, y sujeción de trama.
3. La máquina de tejer a pinzas adopta un sistema de calada dobby positiva en donde el movimiento de calada es producido por el movimiento del marco de lizo. Dependiendo del diseño de tejido de la tela, podemos usar un papel perforado predesignado o preprogramado para controlar los movimientos de aumento y descenso del marco de lizo. Este mecanismo de calada también puede ser equipado con dobby electrónico.
4. El mecanismo de tracción de la trama presenta dos pinzas y un alimentador de trama en uno de los lados del telar. La inserción de la trama es llevada a cabo por un ensamblaje de levas conjugadas, banda de pinza flexible, y pinzas de trama. Una pinza transporta la trama al centro del urdimbre. Mientras que la otra pinza se mueve desde el lado opuesto hacia el centro. Las dos pinzas se encuentran y la trama es transportada de una pinza a la otra. Todo el proceso de tracción es controlado por una leva conjugada optimizada y de alta precisión, la que regula el movimiento de la pinza y asegura una alta tensión consistente de la trama, transferencia de trama confiable y operación estable a una alta velocidad rotativa.
5. La máquina de tejer a pinzas cuenta con un mecanismo de empuje que está formado por una leva conjugada que impulsa el brazo del marco del peine (peine del telar) acortado. La fuerza interna encontrada por los dientes del peine para empujar la trama hacia adelante durante el proceso de empuje. Comparado con otros procesos, el movimiento interno no genera impacto o requiere algún consumo de energía. Asimismo, el movimiento de la leva conjugada utilizada en el proceso de tracción de la trama también es transferido por el movimiento del brazo del marco del peine acortado. Este ensamblaje de transmisión de movimiento asegura una fuerza de empuje suficiente cuando se tejan tejidos de alta densidad y tejidos pesados.
6. El mecanismo de desenrrollado de urdimbre tipo positivo adopta sistemas de regulación múltiples para asegurar que la urdimbre sea desenrrollada de forma uniforme bajo una tensión consistente.
7. El mecanismo de arrollado de tejido está formado por una corona helicoidal, tornillo sin fin, rueda dentada, que transmite el par de torsión necesario para impulsar el rodillo de arrollado para un enrrollado continuo del tejido.
8. El sistema de selección de color de la trama permite un máximo de 8 colores diferentes de la trama que va a usarse. El dispositivo electrónico de selección de trama y dispositivo mecánico de selección de trama son opcionales.
9. La potencia del motor principal de 4kw se transmite a otros mecanismos de la máquina de tejer a pinzas por medio del freno electromagnético y embrague. Un funcionamiento junto con el sistema de control eléctrico, freno electromagnético y embrague pueden controlar de forma precisa el movimiento de arranque, detención a una ubicación designada, y movimiento hacia adelante.
10. El telar de pinzas cuenta con un dispositivo de enrollado de bordes, que puede funcionar junto con el dispositivo de plegado de bordes o dispositivo de fusión de bordes.
11. Se aplica una lubricación tipo baño a la rueda de transmisión principal mientras que el método de lubricación forzada es adoptada para lubricar cojinetes del eje de péndulo. Se usan rodamientos sellados en las partes donde la lubricación tipo baño de aceite no es útil.

Especificaciones técnicas de la máquina de tejer a pinzas (telar de pinzas)
Items Especificaciones Piezas opcionales
Ancho del peine Ancho nominal del peine; 150, 190, 210, 230, 260, 280, 320, 340, 360, 380, 420, 440, 460
Velocidad del telar 190cm (ancho aproximado del peine) 312~430rpm
280cm (ancho aproximado del peine) 232 ~320rpm
320cm (ancho aproximado del peine) 224 ~300rp
380cm (ancho aproximado del peine) 195 ~280rpm
Número de hilos (Rango) Fibra cortada: 5 ~500 Fibra de filamento: 1.7 ~500
Índice máximo de inserción de trama 1000m/min~1200m/min
Potencia <4.6kw
Densidad de la trama (Rango) 30 ~800 tramas/10cm
Diámetro del disco del urdimbre 800cm
Diámetro máximo de desenrrollado de tejido 550cm
Selección de trama Selección electrónica de la trama 4/6/8 colores Selección mecánica de la trama
Desenrrollado de urdimbre Desarrollo del urdimbre positivo y continuo Desenrrollado electrónico del urdimbre
Arrollado Arrollado positivo y continuo Dispositivo electrónico de enrollado, dispositivo de enrollado externo
Dispositivo de detención del urdimbre Punto de contacto eléctrico
Sistema automático de localización de la trama Localizador de trama y barra de trama automáticos
Mecanismo de calada Calada Dobby
Sistema de control eléctrico Control de microcomputadora de chip simple
Mecanismo de empuje de trama Leva conjugada
Tracción de la trama Hay dos pinzas en ambos lados del telar mientras que sólo se equipa un dispositivo de inserción de trama en uno de los lados de dicho telar. Una de las pinzas transporta la trama hasta la mitad del urdimbre donde otra pinza la toma y tira hasta completar el trayecto. El movimiento de la pinza es producido por la leva conjugada.
Protector de trama Transductor piezoeléctrico para la detección de la trama
Tipo de borde Reborde de gasa. Además del dispositivo de formación de bordes, el telar también puede ser equipado con un dispositivo de colocación y dispositivo de fusión de bordes
Cantidad máxima de arneses 20pcs
Sistema de lubricación El mecanismo de transmisión principal es lubricado mediante un baño de aceite. Para otros mecanismos, el aceite de lubricación es introducido de forma forzada regularmete.

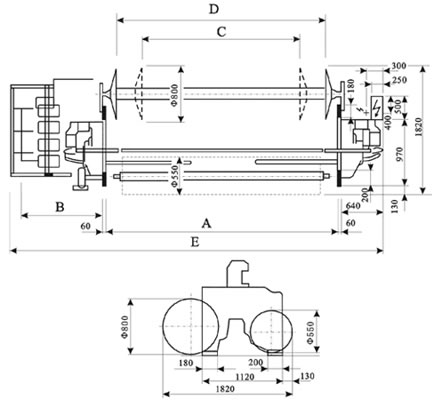

Dimensiones de la máquina de tejer a pinzas (telar de pinzas)

(cm) A(mm) B(mm) C(mm) D(mm) E(mm)
150 1910 1193 700 1510 4430
190 2310 1193 1100 1910 4830
210 2510 1193 1300 2110 5030
230 2710 1193 1500 2310 5230
260 3130 1193 1800 2690 5650
280 3330 1193 2000 2890 5850
320 3730 1193 2400 3290 6250
340 3930 1193 2600 3490 6450
360 4130 1193 2800 3690 6650
380 4330 1193 3000 3890 6850
420 4730 1193 3400 4290 7250
440 4930 1193 3600 4490 7450
460 5130 1193 3800 4690 7650

Usando décadas de experiencia en la fabricación de telares, actualmente ofrecemos un diseño probado de máquina de tejer a pinzas GA731 para la industria de tejido. Este telar de pinzas incorpora tecnologías nuevas y maduras que explican el motivo por el cual tiene características únicas como funcionamiento estable, operación simple, funciones múltiples, y alta proporción precio-rendimiento.

Para satisfacer las demandas del mercado al mismo tiempo que consideramos diversas características de diferentes tejidos, hemos desarrollado una amplia variedad de series de telares especiales en base a la máquina de tejer a pinzas GA731. Entre ellos podemos encontrar: telar tipo Jacquard, telar para yute, telar para tejidos industriales, telar para pantalla solar, telar para tejido de red, entre muchos otros. Todas las máquinas mencionadas anteriormente recibieron una buena respuesta por parte de nuestros clientes. Además, nuestro telar puede ser construido a pedido según sus requisitos personales.

N° de modelo GA731-II
Tipo Weaving Machinery
Ancho del peine (cm) 150,190, 210, 230, 260, 280, 320, 360, 380, 460
Velocidad 280~430rpm
Densidad de la trama Mechanical Take-up: 3~68picks/cm Electronic Take-up:3~120picks/cm
Diámetro del rodillo de tejido 550mm
Potencia <4.6kw
Índice de inserción de la trama 1000m /Min ~ 1200m/Min
Diámetro del disco de reborde (Viga de trama) 800mm / 1000mm
Mercados de exportación Mundial

Aplicaciones generales
La máquina de tejer a pinzas GA731 puede tejer todo tipo de fibras naturales, rayón y filamentos sintéticos. Es adecuado para tejer tejidos como tejido de lana, lino, seda, algodón, fibra química, tejido de pantalla solar, yute, fibra de vidrio, hilo plano, yacquard, gasas, incluidos en muebles, tapicería, turismo, ingeniería civil, e industria.

Dimensiones de la máquina de tejer a pinzas (telar de pinzas)
Ancho del peine 150, 190, 210, 230, 260, 280, 320, 360, 380, 460(cm)
Velocidad 150cm(ancho aproximado del peine) 320~430 RPM
190cm(ancho aproximado del peine) 312~430 RPM
280cm(ancho aproximado del peine) 232~320 RPM
320cm(ancho aproximado del peine) 224~300 RPM
380cm(ancho aproximado del peine) 195~280 RPM
Índice de inserción de trama 1000m/minuto~ 1200m/minuto
Densidad de la trama Arrollado mecánico: 3~68 tramas/cm
Arrollado electrónico: 3~120 tramas/cm
Dispositivo de calada Dobby mecánico/ Dobby electrónico (20 ejes máx.)Jacquard electrónico
Desenrrollado y arrollado Desenrrollado: Mecánico /Electrónico
Arrollado: Mecánico/ Electrónico
Empuje de trama Levas conjugadas con immpulso doble en ambos lados
Inserción de trama Impulsor de lanzadera por leva conjugada
Viga de trama Simple / Doble
Diámetro de disco de borde: 800mm /1000mm
Rollo de tejido Diámetro 550mm
Potencia Consumo total de < 4.6kw
Control Sistema de control por computadora
Selección de trama Selector electrónico de tramas
Función Localizador de trama automático. A veces hay muchas tramas que pasan por un espacio del peine causando que quede una marca del peine en la tela. Hay muchos otros tipos de marcas que surgen en la tela durante el arranque o detención repentina del telar. Esta serie de telar puede prevenir perfectamente este tipo de marcas.
Ancho del peine (cm) A(mm) B(mm) C(mm) D(mm) E(mm)
150 1910 1193 700 1510 4430
190 2310 1193 1100 1910 4830
210 2510 1193 1300 2110 5030
230 2710 1193 1500 2310 5230
260 3130 1193 1800 2690 5650
280 3330 1193 2000 2890 5850
320 3730 1193 2400 3290 6250
340 3930 1193 2600 3490 6450
360 4130 1193 2800 3690 6650
380 4330 1193 3000 3890 6850
420 4730 1193 3400 4290 7250
440 4930 1193 3600 4490 7450
460 5130 1193 3800 4690 7650
